Referenz: PV Thermografie Gewerbedach Celje
Thermografische Prüfung einer Dachanlage mit 100 kWp auf einer Gewerbehalle in Celje, geflogen nach IEC TS 62446-3. Ergebnis: ein Stringausfall und 19 Module mit Handlungsbedarf, jedes mit Position.
- Objekt

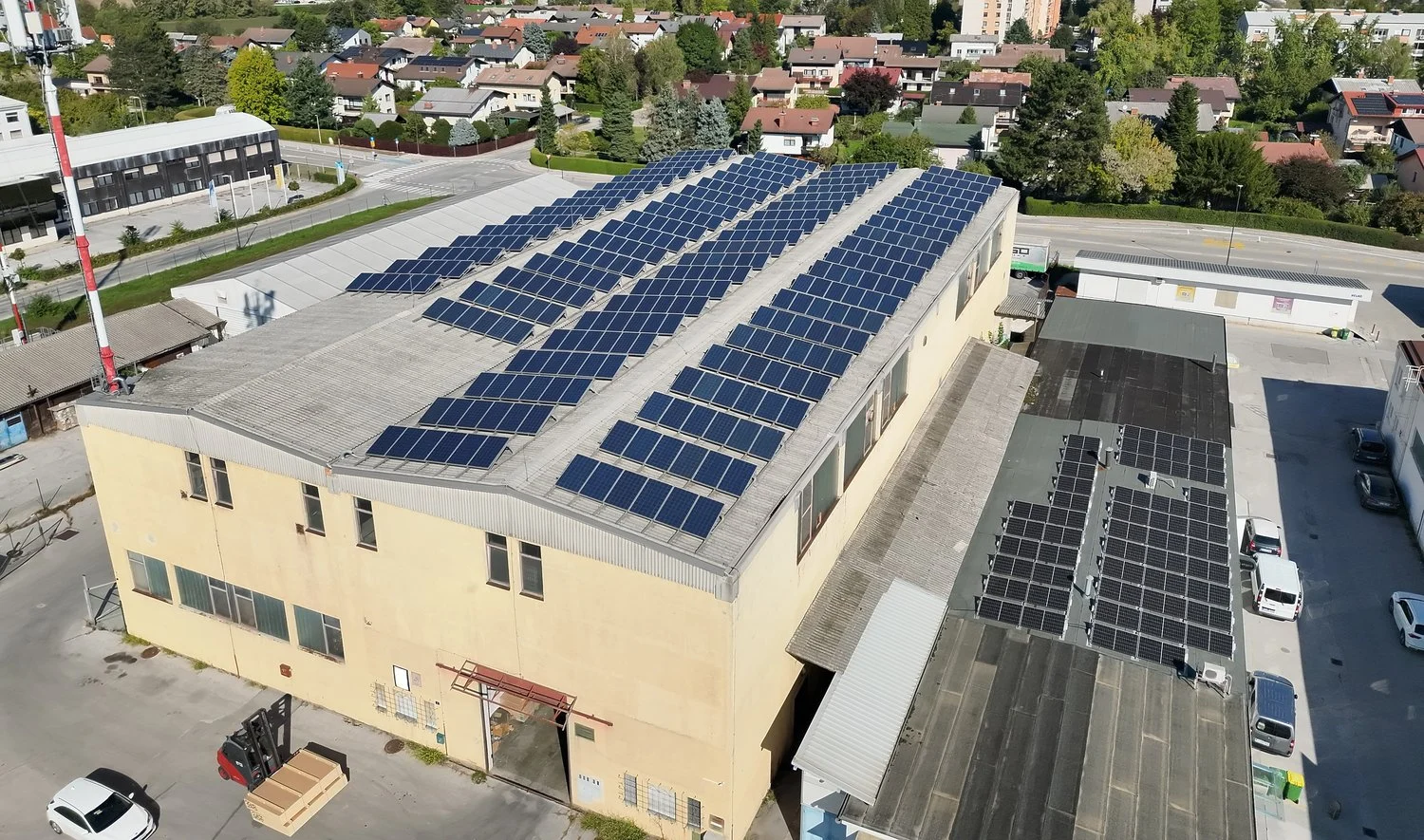

- Dachanlage auf einer Gewerbehalle in Celje, Slowenien, 100 kWp, 426 Module
- Methode
- Thermografie aus der Luft nach IEC TS 62446-3, Einstrahlung 731 W/m², rund 12 mm je Pixel
- Ausrüstung
- DJI Matrice 4TD mit radiometrischer Thermalkamera und RTK, Auswertung mit dronalise
- Ergebnis
- Stringausfall mit 17 Modulen, 19 Module in der Stufe Defekt, Befund je Modul mit Koordinate
Ausgangslage
Der Betreiber wollte wissen, in welchem Zustand die Module einer Dachanlage auf einer Gewerbehalle in Celje sind, und zwar ohne Gerüst, ohne Begehung des Daches und ohne die Anlage abzuschalten. Die Anlage hat 100 kWp und 426 Module.
Durchführung
Geflogen wurde am 29. September 2026 bei wolkenlosem Himmel, Windstille und einer Einstrahlung von 731 W/m² auf die horizontale Fläche. IEC TS 62446-3 verlangt mindestens 600 W/m², die Bedingungen waren also erfüllt.
Die Befliegung mit der DJI Matrice 4TD dauerte zwölf Minuten. Dabei entstanden 249 radiometrische Thermalaufnahmen und ebenso viele Aufnahmen im sichtbaren Spektrum. Bei einem Abstand von rund 12,5 m lag die Auflösung bei etwa 12 mm je Pixel, die Norm erlaubt höchstens 3 cm.
Ausgewertet wurde mit unserem Partner dronalise. Jedes Modul wurde einzeln erkannt, auf ein 3D Modell der Anlage gelegt und mit Koordinate erfasst. Bei sieben Modulen ließen sich die Thermalbilder wegen der Wendemanöver nicht automatisch zuordnen. Diese wurden von Hand geprüft, eines davon zeigte einen Hotspot. Auch das steht so im Bericht.
Ergebnis
Der wichtigste Befund ist ein Stringausfall. 17 Module lieferten zum Zeitpunkt der Messung keine Leistung, im Thermalbild sind sie als zusammenhängende Gruppe gleichmäßig wärmer als die Nachbarmodule, weil sie keinen Strom abgeben. Von unten ist so ein Ausfall nicht zu sehen.
Dazu kommen 19 Module in der Stufe Defekt, zwei davon mit einem Fehlerbild an der Bypassdiode, sowie 6 Module in der Stufe Warnung und 16 zur Beobachtung. 385 Module waren unauffällig, kein Modul lag in der Stufe kritisch.
Was der Betreiber bekommen hat
- Prüfbericht mit den Randbedingungen der Messung und der Normierung der Temperaturdifferenz auf 1000 W/m²
- Befund je Modul mit Thermalbild, Bild im sichtbaren Spektrum und Koordinate
- 3D Modell der Anlage, in dem jedes auffällige Modul markiert ist
- Servicebericht für das Team vor Ort, auf Deutsch und Slowenisch
Wie es weitergeht
Ein Thermalbild zeigt, wo etwas nicht stimmt, die Ursache bestätigt die Elektrofachkraft vor Ort. Der Bericht empfiehlt, den Stringausfall und die Bypassdioden elektrotechnisch zu prüfen. Nach der Reparatur kann ein kurzer Kontrollflug zeigen, dass der String wieder arbeitet, mit derselben Nummerierung der Module wie beim ersten Flug.
